Швеллер подразделяют на:
- стальной горячекатаный (ГОСТ 8240-89);
- стальной специальный (ГОСТ 19425-74);
- стальной гнутый равнополочный (ГОСТ 8278-75);
- стальной гнутый неравнополочный (ГОСТ 8281-80).
|
|
 |
 |
|
Швеллер горячекатаный
|

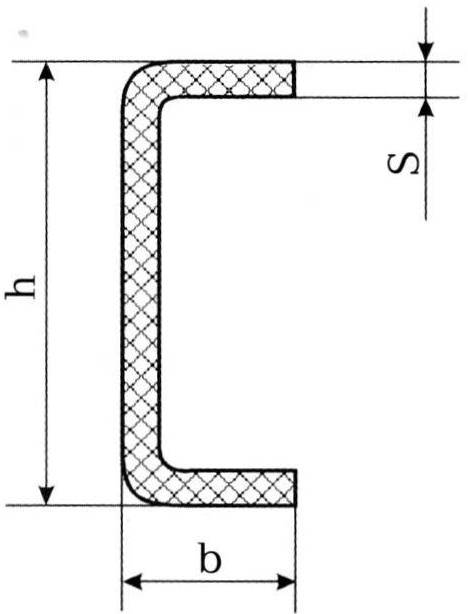

Швеллер гнутый равнополочный
|
Швеллер гнутый неравнополочный |
Швеллер (ГОСТ 8240-89) делят на:
- с уклоном внутренних граней полок: № 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 33; 36; 40;
- с параллельными гранями полок (П): № 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; ЗЗП; 36П; 40П.
Швеллер стальной горячекатаный ГОСТ 8240-89 с уклоном внутренних граней полок и с параллельными гранями полок по точности изготавливают:
- Б - повышенной точности;
- В - обычной точности.
Швеллеры изготавливают длиной от 4 до 12 м:
- мерной длины;
- кратной мерной длины;
- немерной длины.
По согласованию с потребителем допускается изготовление швеллера длиной свыше 12 м.
Масса гнутого неравнополочного швеллера (ГОСТ 8281-80)
|
Стороны h/a/b/s (мм) |
Масса 1 м (кг) |
Метров в тонне |
Стороны h/a/b/s (мм) |
Масса 1 м (кг) |
Метров в тонне |
Стороны h/a/b/s (мм) |
Масса 1 м (кг) |
Метров в тонне |
|
32\50\20\4 |
2,74 |
365,0 |
300\80\40\4 |
12,72 |
78,6 |
140\60\6 |
11,2 |
89,3 |
|
37\60\32\3 |
2,77 |
361,0 |
300\80\40\5 |
15,77 |
63,4 |
140\80\5 |
11,06 |
90,4 |
|
43\106\32\3 |
3,99 |
250,6 |
60\50\4 |
4,56 |
219,3 |
160\40\5 |
8,71 |
114,8 |
|
50\40\12\2,5 |
1,82 |
549,5 |
60\60\3 |
3,99 |
250,6 |
160\50\4 |
7,7 |
129,9 |
|
50\50\25\4 |
3,46 |
289,0 |
60\60\4 |
5,18 |
193,1 |
160\50\5 |
9,49 |
105,4 |
|
50\60\32\3 |
3,07 |
325,7 |
80\32\3 |
3,14 |
318,5 |
160\50\6 |
11,2 |
89,3 |
|
50\92\60\3 |
4,48 |
223,2 |
80\32\4 |
4,05 |
246,9 |
160\60\4 |
8,32 |
120,2 |
|
65\55\20\2,5 |
2,56 |
390,6 |
80\40\3 |
3,51 |
284,9 |
160\60\5 |
10,28 |
97,3 |
|
65\65\40\4 |
4,87 |
205,3 |
80\40\4 |
4,56 |
219,3 |
160\60\6 |
12,14 |
82,4 |
|
67\65\35\3 |
3,66 |
273,2 |
80\50\3 |
3,99 |
250,6 |
160\80\5 |
11,85 |
84,4 |
|
70\80\50\4 |
5,81 |
172,1 |
80\50\4 |
5,18 |
193,1 |
160\80\6 |
14,02 |
71,3 |
|
80\80\50\4 |
6,13 |
163,1 |
80\60\3 |
4,46 |
224,2 |
160\100\5 |
13,42 |
74,5 |
|
100\80\50\4 |
6,76 |
147,9 |
80\60\4 |
5,81 |
172,1 |
180\50\4 |
8,32 |
120,2 |
|
100\80\50\5 |
8,31 |
120,3 |
100\40\3 |
3,99 |
250,6 |
180\60\4 |
8,95 |
111,7 |
|
00\100\60\6 |
11,2 |
89,3 |
100\50\3 |
4,47 |
223,7 |
180\60\5 |
11,06 |
90,4 |
|
100\180\35\6 |
17,91 |
55,8 |
100\50\4 |
5,81 |
172,1 |
180\80\5 |
12,63 |
79,2 |
|
120\60\50\5 |
8,31 |
120,3 |
100\60\3 |
4,93 |
202,8 |
180\80\6 |
14,96 |
66,8 |
|
130\108\50V |
8,58 |
116,6 |
100\60\4 |
6,44 |
155,3 |
180\100\5 |
14,2 |
70,4 |
|
135\50\36\4 |
6,47 |
154,6 |
100\80\4 |
7,7 |
129,9 |
180\100\6 |
16,84 |
59,4 |
|
140\70\30\4 |
7,07 |
141,4 |
100\80\5 |
9,49 |
105,4 |
200\50\4 |
8,95 |
111,7 |
|
144\160\90\6 |
17,51 |
57,1 |
120\50\4 |
6,44 |
155,3 |
200\60\6 |
11,8 |
84,7 |
|
160\50\30\3 |
5,38 |
185,9 |
120\60\5 |
8,71 |
114,8 |
200\80\5 |
13,42 |
74,5 |
|
160\80\50\5 |
10,67 |
93,7 |
120\60\6 |
10,25 |
97,6 |
200\80\6 |
15,91 |
62,9 |
|
200\50\30\4 |
8,33 |
120,0 |
120\80\4 |
8,32 |
120,2 |
200\100\5 |
14,99 |
66,7 |
|
270\90\72\8 |
25,26 |
39,6 |
120\80\5 |
10,28 |
97,3 |
200\100\6 |
17,79 |
56,2 |
|
270\90\80\6 |
19,67 |
50,8 |
140\60\5 |
9,49 |
105,4 |
|
|
|
Масса гнутого равнополочного швеллера (ГОСТ 8278-83)
|
Стороны |
Масса |
Метров |
Стороны |
Масса |
Метров |
Стороны |
Масса |
Метров |
|
32\20\2 |
1,03 |
970,9 |
40\32\2,5 |
1,87 |
534,8 |
50\40\3 |
2,81 |
355,9 |
|
32\25\2 |
1,17 |
854,7 |
40\40\2,5 |
2,18 |
458,7 |
50\50\3 |
3,28 |
304,9 |
|
32\25\3 |
1,68 |
595,2 |
40\40\4 |
2,57 |
389,1 |
50\50\4 |
4,24 |
235,8 |
|
32\32\2 |
1,39 |
719,4 |
50\25\4 |
2,67 |
374,5 |
60\32\3 |
2,67 |
374,5 |
|
32\32\2,5 |
1,71 |
584,8 |
50\32\2,5 |
2,07 |
483,1 |
60\40\3 |
3,04 |
328,9 |
|
40\20\2 |
1,14 |
877,2 |
50\40\2,5 |
2,38 |
420,2 |
60\50\3 |
3,51 |
284,9 |
Масса швеллера (ГОСТ 19425-74)
|
Номер швеллера |
Масса 1 м, кг |
Метров в тонне |
|
18С |
20,2 |
49,5 |
|
18Са |
23 |
43,5 |
|
20С |
22,6 |
44,2 |
|
З0С |
39,1 |
25,6 |
Масса швеллера горячекатаного с внутренним уклоном граней полок и с параллельными гранями полок (ГОСТ 8240-89)
| Номер швеллера |
Масса 1 м (кг) |
Метров в тонне |
Номер швеллера |
Масса 1 м (кг) |
Метров в тонне |
Номер швеллера |
Масса 1 м (кг) |
Метров в тонне |
| 5 | 4,84 | 206,6 | 24 | 24 | 41,7 | 16П | 14,2 | 70,4 |
| 6,5 | 5,9 | 169,5 | 27 | 27,7 | 36,1 | 16аП | 15,3 | 65,4 |
| 8 | 7,05 | 141,8 | 30 | 31,8 | 31,4 | 18П | 16,3 | 61,3 |
| 10 | 8,59 | 116,4 | 33 | 36,5 | 27,4 | 18аП | 17,4 | 57,5 |
| 12 | 10,4 | 96,2 | 36 | 41,9 | 23,9 | 20П | 18,4 | 54,3 |
| 14 | 12,3 | 81,3 | 40 | 48,3 | 20,7 | 22П | 21 | 47,6 |
| 16 | 14,2 | 70,4 | 5П | 4,84 | 206,6 | 24П | 24 | 41,7 |
| 16а | 15,3 | 65,4 | 6,5П | 5,9 | 169,5 | 27П | 27,7 | 36,1 |
| 18 | 16,3 | 61,3 | 8П | 7,05 | 141,8 | ЗОП | 31,8 | 31,4 |
| 18а | 17,4 | 57,5 | 10П | 8,59 | 116,4 | ЗЗП | 36,5 | 27,4 |
| 20 | 18,4 | 54,3 | 12П | 10,4 | 96,2 | 36П | 41,9 | 23,9 |
| 22 | 21 | 47,6 | 14П | 12,3 | 81,3 | 40П | 48,3 | 20,7 |
